Premiere 100+. 026. Анализаторы. Waveform Monitor. СС 2015

Как я уже упомянул в 22-м уроке «Обзор Новых Функций СС 2015”, одно из новшеств в области цветокоррекции, появившихся в этой новой версии программы — панель анализаторов изображения Lumetri Scopes. Ее можно вызвать в окне Window.

Когда я только начинал заниматься монтажем видео, я совершенно не понимал зачем мне нужны все эти анализаторы. Они выглядели для меня так странно и неинформативно, что я на годы просто забыл об их существовании.

Что же такое анализаторы? Это ничто иное как просто математический способ посмотреть на Ваше изображение. Они всегда будут читать информацию об изображении корректно, не то что наши глаза.

Ваш монитор может быть немного светлее или темнее, или он просто старый и не может отобразить корректно цвет и яркость, или дает, например, небольшой красный оттенок, и Вы интуитивно добавляете больше синего чтобы это компенсировать.
В моей практике был очень интересный случай. В 2001-м году я начинал работать с графическим дизайном. Делал первый шаги в оформлении обложек для разных музыкальных сборников. Так вот, монитор у меня был тогда настроен, вроде бы, правильно и картинка мне показалась идеальной да и при сдаче проекта на печать никто даже не стал ничего поправлять. Очевидно подумали что такова задумка, а на выходе получился вот такой ужас!

Adidas_Streetball_Challenge_2001-КвадроДиск_CD_00

Что получилось…

STREETBALL CHALLENGE 2001

Как должно было получиться…

Так вот, анализаторы просто не дали бы мне совершить эту грубую ошибку, если бы я знал тогда как ими правильно пользоваться.

Сегодня мы разберем прибор Waveform Monitor.

PREMIERE-026-BANNER-01

Waveform Monitor позволяет увидеть насколько яркая или темная картинка, а также определить ее контрастность.

По умолчанию, Premiere в моем случае отображает черно белую картинку, но если нажать правой кнопкой мышки в окне Lumetri Scopes, в разделе waveform type можно сказать Premiere-у как мы хотим ее видеть. Например, если я выберу RBG, то прибор будет отображать красные, зеленые и синие элементы изображения, но здесь мне обычно не нужна информация о цвете, поэтому я переключаюсь обратно в черно белый режим, выбрав Luma.
В таком режиме цвета нас не отвлекают и можно нормально сфокусироваться на яркости и контрасте картинки.

Чтобы понять как работает прибор я возьму чистый серый цвет. В этом случае очень наглядно можно увидеть как Waveform монитор показывает 50 процентов черного и 50 процентов белого. То есть 0 — это черный цвет, а 100 — белый. Эти числа от 0 до 100 — проценты шкалы IRE — это такая шкала измерения композитного видео сигнала. Подробней о ней можно прочитать на страничке Википедии.

Сейчас открою панель Lumetri Color, и если я подниму экспозицию, то линия на Waveform Monitor-е будет подниматься вверх почти до 100. Если же мы будем двигать слайдер экспозиции влево, то линия в Waveform Monitor-е будет опускаться практически до нуля.

PREMIERE-026-BANNER-03



Какой из этого можно сделать вывод? Любое изображение, с которым мы работаем должно быть в диапазоне от 0 до 100 единиц. Если какой то элемент будет больше 100 — будут потеряны детали в светлых тонах, и если что то будет ниже 0 — мы потеряем детали в тенях, соответственно. Так что, если на видео видим области, которые заходят за границу 100 единиц — безусловно следует прибрать яркость.

Все вроде бы ясно, но как же нам прочитать Waveform-у когда мы смотрим не на какое то тестовое изображение, а на реальное видео?
Я поставил очередную картинку с городом. Здесь мы можем видеть уровни яркости на всей картинке. Это видео довольно плоское, то есть основной диапазон данных на Waveform-е сосредоточен в пределах от 30 до 60. Обычно же мы хотим, чтобы светлые тона были в районе 80-100, а темные около 0-20
Конечно, надо оговориться, что есть множество случаев, когда в кадре практически нет, например, теней, и такое правило не применимо.
На этом изображении также отчетливо видно распределения яркости. В середине экрана есть четкая граница между более темным красным зданием слева и более светлыми справа. Так же мы видим совсем светлую область неба и справа темные области кирпича и боковой стороны дома. В середине картинки средние тона — не слишком светлые и не солишком темные.
Давайте поработаем с экспозицией. Если я сейчас буду двигать слайдер вправо — вся информация на Waveform-е так же поднимется Что я сейчас сделал? Я просто подвинул все пиксели в более яркое место, образно выражаясь. И, наоборот, если я буду двигать слайдер влево — все пиксели переедут в более темное место. Так что в данном случае использование Waveform монитора может очень пригодиться. Я могу полностью контролировать повышение контраста и сделать его именно таким каким хотелось бы видеть не вылезая за рамки то есть не теряя детали.
Сейчас я изменил контраст и мы видим как сильно изменилось изображение на Waveform Monitor-е, особенно если сравнить его с изначальным изображением.

Хотел на этом закончить урок, но для себя понял, что сам довольно долго привыкал к распределению яркости на этом анализаторе.
Поэтому хочу предложить несколько небольших упражнений для закрепления, так сказать, материала.

Пример 1. Градиент от белого к черному.

ubung1

Сейчас мы видим, что на Waveform мониторе линия идет строго наискосок от белого слева к черному справа. Можно очень хорошо видеть как работает Waveform монитор. То что у нас слева на изображении будет слева на Waveform-е, и наоборот. То есть несмотря на то, что слева у нас очень много пикселей — все они белые и это отражается в Waveform мониторе, так же справа — все пиксели черные и точка на мониторе стоит, соответственно, внизу справа. А посередине 50 процентов белого и 50 процентов черного — то есть серый.
У нас нет изменения яркости по всей вертикальной линии.

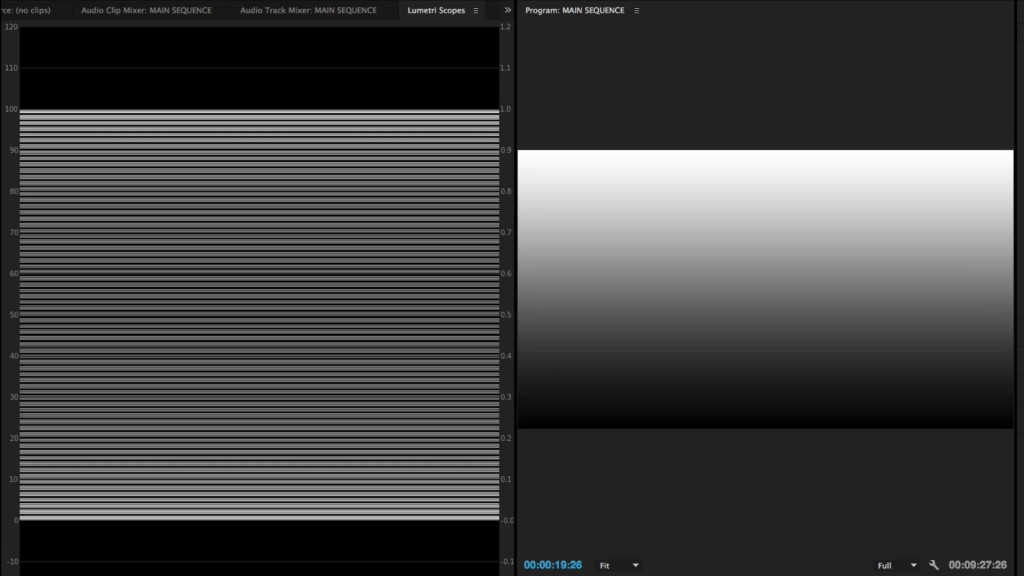

Пример 2. Вертикальный градиент.

ubung2
Совершенно другую картинку мы получим если перевернем градиент. Сначала такая картинка немного удивляет, но если разобраться, все становится совершенно ясно. Слева направо картинка так же разделена на вертикальные линии, но сейчас если мы посмотрим на каждую “виртуальную» вертикальную линию, то черный у нас будет внизу и понемногу поднимаясь вверх он будет превращаться в белый. Черные пиксели отсюда представлены на Waveform-е маленькими точками вот здесь. Белые пиксели из левого верхнего угла градиента будут представлены точками вот здесь. И двигаясь снизу вверх мы видим весь спектр от черного к белому. И каждая из этих виртуальный линий абсолютно идентичная соседней. Это можно просто проверить перевернув градиент на 180 градусов. В каждой “виртуальной» линии так же представлены все оттенки, только черный, которые теперь сверху на изображении представлен черным в левом нижнем углу Waveform монитора.

Пример 3. Радиальный градиент.

ubung3
На Waveform-е мы прекрасно видим черный внизу, а по центру проходит та самая “виртуальная” линия оттенков, которую мы видели в предыдущем примере, а по краям изображение почти белое, что так же легко заметить на Waveform-е. И если провести вымышленные линии от черного центра до края, мы так же видим градиент, который дает диагональную линию на Waveform-е. И опять же, если теперь перевернуть градиент на 180 градусов — ничего не произойдет. Waveform-а останется той же, потому что черная точка как была по середине, так там и осталась.

Эти упражнения очень хорошо помогают отвязать в голове прямую корреляцию между вертикальным положением картинки и Monitor-а.

Ну и как всегда — больше практики — лучше результат.

Со временем у Вас в голове обязательно сложится образ “идеального”диапазона основных параметров яркости, и Вы сможете всегда сверяться с приборами. Еще отличный способ — взять какой нибудь любимый фильм или клип и сравнивать диапазон контраста на нем и в Вашем шедевре.
Успехов!
