УРОК: Установка Magic Lantern и RAW Видео на камере Canon EOS 5D Mark III. 07.2014

В одном из прошлых уроков я рассказывал как подготовить камеру Canon 600D к съемке RAW видео. Показанный в этом уроке процесс так же с легкостью подойдет для других «кропнутых» камер Canon таких как 7D, 6D, 60D, 50D, 700D, 650D, 550D, 500D. Но наибольший интерес представляет камера Canon 5D Mark III, так как на данный момент она позволяет писать RAW в HD формате. Камера поддерживает непрерывную съемку видео с разрешением до 1920 x 1080 при максимальной частоте кадров 29.97 fps. В то время как «кропнутые» камеры позволяют записывать RAW с значительно более низкими разрешениями. Список поддерживаемых камер и ограничения вы можете найти на странице с моим уроком о съемке RAW на «кропнутых» камерах.

canon5d3
В этом же уроке я покажу процесс установки альтернативной прошивки Magic Lantern с дополнительными модулями, позволяющими в том числе осуществлять RAW видеосъемку, а также проигрывать полученные RAW файлы на камеру Canon EOS 5D Mark III.

На  камере Canon EOS 5D Mark III реализована замечательная возможность совместного использования SDHC и CF карт.
SDHC будет служить в случае с Magic Lantern «системным диском», на который будет установлена альтернативная прошивка. А снимать RAW видео будем на CF карту. Это хорошо тем, что при смене CF карты нет необходимости заботится об установке прошивки на каждую из них. Прошивка всегда готова к использованию с SDHC карты.

Сегодняшняя версия прошивки от 1 июля 2014 года отличается от более ранних тем, что больше нет необходимости с помощью дополнительных утилит делать SDHC карту загрузочной.

Для работы с RAW видео лучше всего использовать самые быстрые СF карты. В данный момент у меня под рукой была лишь карта 60 mbps, поэтому именно ее я и буду использовать для этого урока. Такая скорость позволила делать комфортную непрерывную съемку RAW лишь с разрешением 1280х720. Хоть и при увеличении разрешения камера позволяла начать запись, через несколько секунд появлялись пропущенные кадры и запись прерывалась.
komputer-bay-siteПо отзывам некоторых пользователей даже многие карты с заявленной скоростью 90 MBs не поддерживают запись RAW видео с разрешением 1920 x 1080.

Я рекомендую использовать карты с маркировкой UDMA 7 1000x равной 150 МБ/сек. На лето 2014 года это максимальная скорость, хотя некоторые компании анонсировали релиз карт 3333х с максимальной скоростью до 500 мб/с.

Хочу отметить, что некоторые производители CF карт в описании своих продуктов указывают совместимость с Magic Lantern.
Все необходимое для подготовки камеры к съемке в RAW вы найдете в архиве, который я подготовил для Вашего удобства. Также в этом архиве Вы найдете необходимый софт для обработки RAW файлов, полученных с Вашей камеры. И не важно на какой системе Вы работаете —  MAC или PC!

Скачать Magic Lantern для 5D Mark III

Вот несколько шагов для подготовки камеры к съемке RAW видео:
1. Переводим колесо режимов камеры в положение M (Manual);
2. Переходим в основное меню камеры нажатием кнопки «Menu» и переходим во вкладку «SET UP4«;

3. Необходимо удостовериться, что версия официальной прошивки Canon на камере 5D Mark III  — 1.2.3. Если версия официальной прошивки отличается от указанной, Вам следует обновить ее. В архиве урока Вы найдете копию прошивки для систем PC и MAC. Также официальную прошивку можно свободно скачать с сайта производителя;
format card4. Необходимо отформатировать SDHC карточку памяти в фотоаппарате. Для этого нажимаем кнопку главного меню камеры и переходим во вкладку SET UP4; 5. выбираем пункт «Format Card» и выбираем «2«. Это SDHC карта, которая будет нами использоваться как системный диск.; 6. Вынимаем карту памяти из фотоаппарата и вставляем ее в компьютер (кард ридер); 7. Устанавливаем альтернативную прошивку Magic Lantern. Если Вы скачали архив с установочными файлами, то Вы можете просто переписать содержимое папки «5D3-magiclantern» в корневую директорию SDHC карты. Также Вы можете зайти на официальный сайт прошивки и скачать прошивку там; 8. Извлекаем SDHC карту из компьютера и вставляем ее обратно в камеру; 9. Переходим во вкладку «SET UP4» главного меню и устанавливаем прошивку «Magic Lantern»; 10. После успешной установки прошивки выключаем камеру и вынимаем батарейку, затем вставляем ее сразу обратно и включаем камеру. И теперь при нажатии на кнопку удаления (корзины) появится меню Magic Lantern;
11.  Для активации возможности съемки RAW видео необходимо зайти в меню Magic Lantern нажатием клавиши удаления (корзина) и перейти во вкладку «Modules«. Здесь мы видим довольно большое количество дополнительных модулей, но нам необходимо активировать только два из них — «raw_rec«, «mlv_play«. Для активации модулей следует нажать кнопку «Set«; ml-raw-menu12. После активации дополнительных модулей необходимо перезагрузить камеру; 13. Переходим во вкладку «Movie» альтернативной прошивки  и видим внизу экрана «RAW Video«. Нажатием кнопки «Set» активируем модуль и при нажатии на кнопку «Q» открываетя меню с настройками записи RAW видео.

14. Теперь настроим параметры съемки и воспроизведения RAW видео. Здесь существует два меню — простое (Simple) и расширенное (Advanced). Я выбираю расширенное.

Resolution: Это ключевой параметр настройки съемки RAW Video. Он позволяет изменить разрешение снимаемого видео. Внизу экрана показана необходимая скорость флеш карты при которой будет возможна запись RAW видео.

Этот параметр я оставлю на отметке 1280 х 720. Я беру сейчас для эксперимента немного заниженное значение, для того, чтобы исключить появление «битых» фреймов. Но с этим параметром можно смело эксперементировать;

Aspect ratio: Здесь можно выбрать несколько вариантов соотношения сторон экрана. Например — стандартный 16:9 или анаморфик;

Preview: Raw видео файлы не возможно просто так посмотреть после съемки. Для того чтобы их посмотреть, необходимо выбрать предпоследний пункт меню настроек съемки RAW видео — «Playback«. В новой версии прошивки так же существует возможность воспроизведения снятых RAW файлов обычным способом — то есть при нажатии кнопки «play«. Так как воспроизведение RAW видео в реальном времени весьма затруднительно существует несколько вариантов:
Auto — ML выберет наиболее оптимальный способ воспроизведения;
Canon — воспроизведение в обычном режиме, но с пропуском кадров;
ML Grayscale — выглядит плохо, но скорость воспроизведения реальная;
Hacked — нормальная скорость воспроизведения благодаря отключению LiveView;

Digital Dolly: Система програмного панаромирования кадра. Мне кажется не очень актуальная система. Мы разберем ее подробно в уроке, посвященном дополнительным модулям прошиви;

Frame Skipping: Эта опция позволяет или запрещает пропуск кадров при записи, если процессор камеры или карта памяти не может справиться с текущим потоком данных. Она может пригодится для медленных карт, но пользоватсья ей довольно опасно, так как количество пропущеннных кадров нарастает как снежный ком при использовании и смысла в подобной съемке довольно мало;

Card warm-up: По мнению разработчиков прошивки, некоторые карты работаю немного быстрее если их перед записью немного «разогреть» то есть записать на них искуственно созданный «пустой» файл. Эта опция позволяет выбрать размер такого «пустого» файла;

Memory Hack: Отключение Liveview для высвыбождения небольшого количества памяти;Small Hacks: Если этот пункт активирован, прошивка отменит несколько функций, способных замедлить процесс записи. Например авто экспозиция и баланс белого;
Debug info: Данная опция позволяет отобразить на экране Liveview дополнительную информацию;

Playback: Мы уже разобрали несного раньше тонкости предварительного просмотра при использвании такой системы.

На более ранних версиях небольшое неудобство при работе с прошивкой доставляла необходимость активировать дополнительные модули каждый раз при включении камеры, но в новой, версии прошивки этот недочет исправлен.

Ну чтож. Камера настроена и готова к съемке RAW видео.

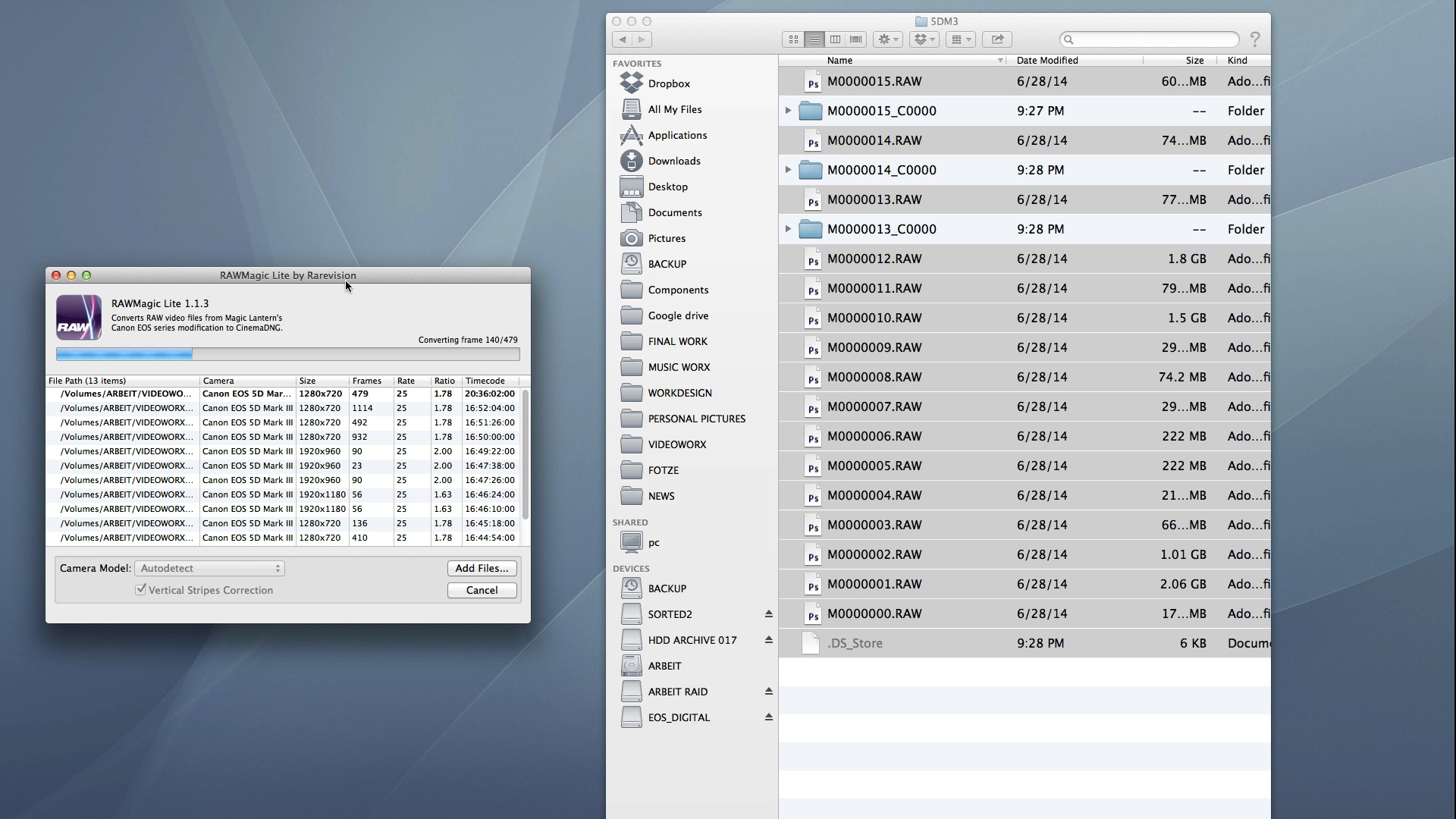

rawmagicscreenПосле съемки, я как обычно переношу файлы с карты памяти фотоаппарата на компьютер. На сегодняшний день нет возможности прямого импорта RAW файлов, снятых с помощью Magic Lantern в видеоредактор. Для начала необходимо  конвертирвоать RAW файлы в формат DNG (digital negative). Я включил в архив урока две утилиты, которые позволяют это сделать на платформах MAC и PC соответственно. Также эти утилиты можно скачать с официальных сайтов. Программу RAW Magic Lite можно также скачать бесплатно через AppStore. Я покажу как конвертировать файлы на системе OSX, но для пользователей Windows это не должно составить пролем — просто необходимо перетащить на exe файл программы raw2dng свои RAW файлы.

Мы же открываем утилиту RAW Magic.
Добавить файлы в нее можно несколькими способами — нажав «Add Files«, или просто перетащив на нее необходимые файлы. Далее нажав на кнопку «Convert» выбираем папку для сохранения конвертированых файлов и нажимаем choose.

В обновленной версии программы RAWMagic Lite 1.1.3 добавлена опция «Vertical Stripes Correction«. Она позволяет избавиться от вертикальных полосок, часто появляющихся при съемке RAW на камерах Canon при использовании Magic Lantern.

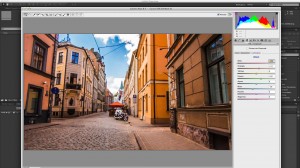

cameraraw-dialogПосле того как процесс конвертании завершен переходим в программу After Effects. Если Вы привыкли импортировать файлы в программу After Effects перетаскиванием файла в проект, здесь этого делать нельзя, так как в этом случае будет импортирован только лишь один dng файл, а не секвенция (последовательность) изображений. Для правильного импортирования нажимаем CMD+I или выбираем команду импорта в меню «Файл». Выбираем папку с понравившимся файлом и нажимаем «открыть». Открывается окно Camera Raw.
Здесь и начинается вся магия.
Изменяя «баланс белого«,  «экспозицию» «highlights» и «shadows» можно убедиться, что даже сильно изменив эти параметры информация в проблемных местах изображения остается. Такое конечно невозможно сделать с обычными h.264 файлами. Это дает самую большую свободу в коррекции видео.
После импорта файл появляется в окне проекта. Для создания новой композиции можно просто перетащить секвенцию на иконку создания новой композици. Следует проверить правильно ли программа определила количество кадров в секунду.
Далее можно произвести все необходимые манипуляции и в конце добавить композицию в очередь рендера

Плюсы и минусы съемки в RAWПлюсы:
огромная гибкость обработки видео изображения.
лучший динамический диапазон
отличная возможность исправить ошибки , совершенные при съемке
более точная цветопередача.
Минусы:
Использование RAW всегда требует больше усилий от Вас. Такие файлы не могут быть напрямую отредактированы в Вашем любимом видеоредакторе.
Вам потребуются более быстрые карты (особенно в случае с SDHC) бОльшего объема, так как RAW файлы занимают намного больше места, чем h.264 файлы.

Проект, полностью снятый в RAW будет занимать довольно много места.
Вам понадобятся специальные навыки по работе с RAW файлами. Как говориться «волшебства не бывает», и автоматически картинка не станет такой как «надо» .
В 2012 году я подготовил полное руководство замечательной альтернативной прошивки Magic Lantern. В нем Вы можете найти ответы на многие вопросы по основам DSLR видео-съемки и использования прошивки.

Это видео создано при технический поддержке Александра MAD-a (ugw.ru)
